Арка у Джвари, зал в горах Абхазии и пятнадцать километров тоннеля между ними

Плотина Ингурской ГЭС — 271,5 метра: такую высоту дают материалы JAMnews и описание станции для туристов. Большая российская энциклопедия пишет 272, а в другом тексте того же JAMnews плотина высотой 270 метров. Все три числа укладываются в «около 270 метров»: для бетонной арки в две с лишним сотни метров метр-другой — немного. Любопытнее другое число. От плотины до пяти генераторов, которые вращает её вода, пятнадцать километров сквозь гору, и по пути воды проходит граница Абхазии: плотина стоит на территории, которую контролирует Тбилиси, а генераторы находятся в Гальском районе. Станцию пустили в 1978 году, и устроена она так до сих пор.

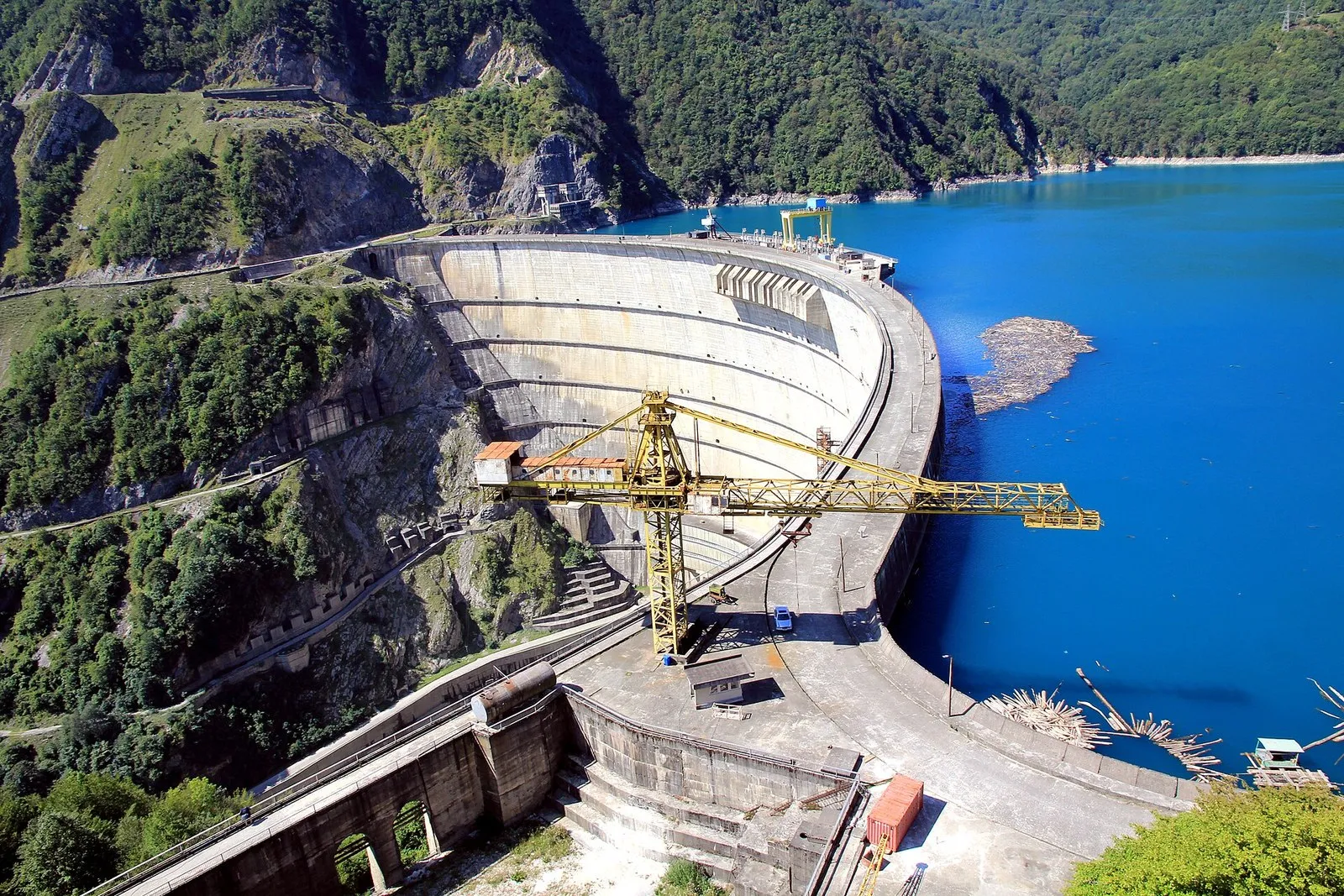

Арочная плотина Ингурской ГЭС с водохранилищем и портальным краном на гребне (фото: Karelj, Wikimedia Commons, CC BY-SA 3.0)

Арка в каньоне

Ингур у города Джвари зажат узким ущельем, и сюда в 1961 году пришли строители. По материалу Sputnik Грузия, на стройке работали около двенадцати тысяч человек примерно сорока национальностей. Скала в основании оказалась слабее, чем предполагал проект, и упор арки пришлось укреплять по-новому. Весной 1978 года строители перекрыли нижние отверстия плотины в разгар паводка, и первая очередь заработала. По высоте арка вторая в бывшем СССР, после каменно-набросной Нурекской. Выше по реке планировали ещё одну ступень, Худонскую ГЭС, но её так и не построили.

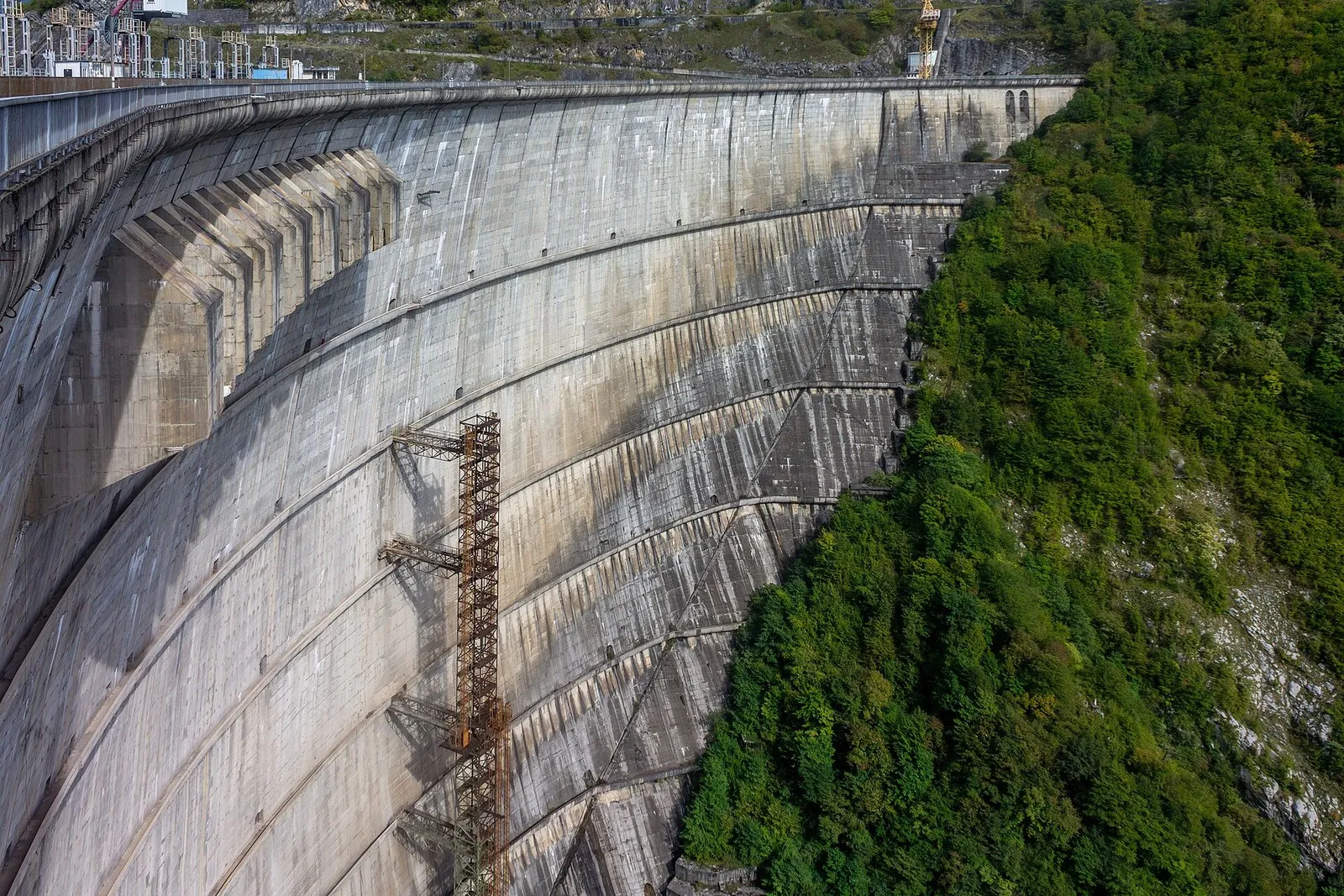

Низовая грань арки: бетонные ярусы и рабочая лестница вдоль склона (фото: Nikolai Bulykin, Wikimedia Commons, CC BY-SA 4.0)

Гребень тянется примерно на семьсот метров, а за ним лежит Джварское водохранилище, больше миллиарда кубометров воды. Один только напор, который создаёт арка, — 226 метров.

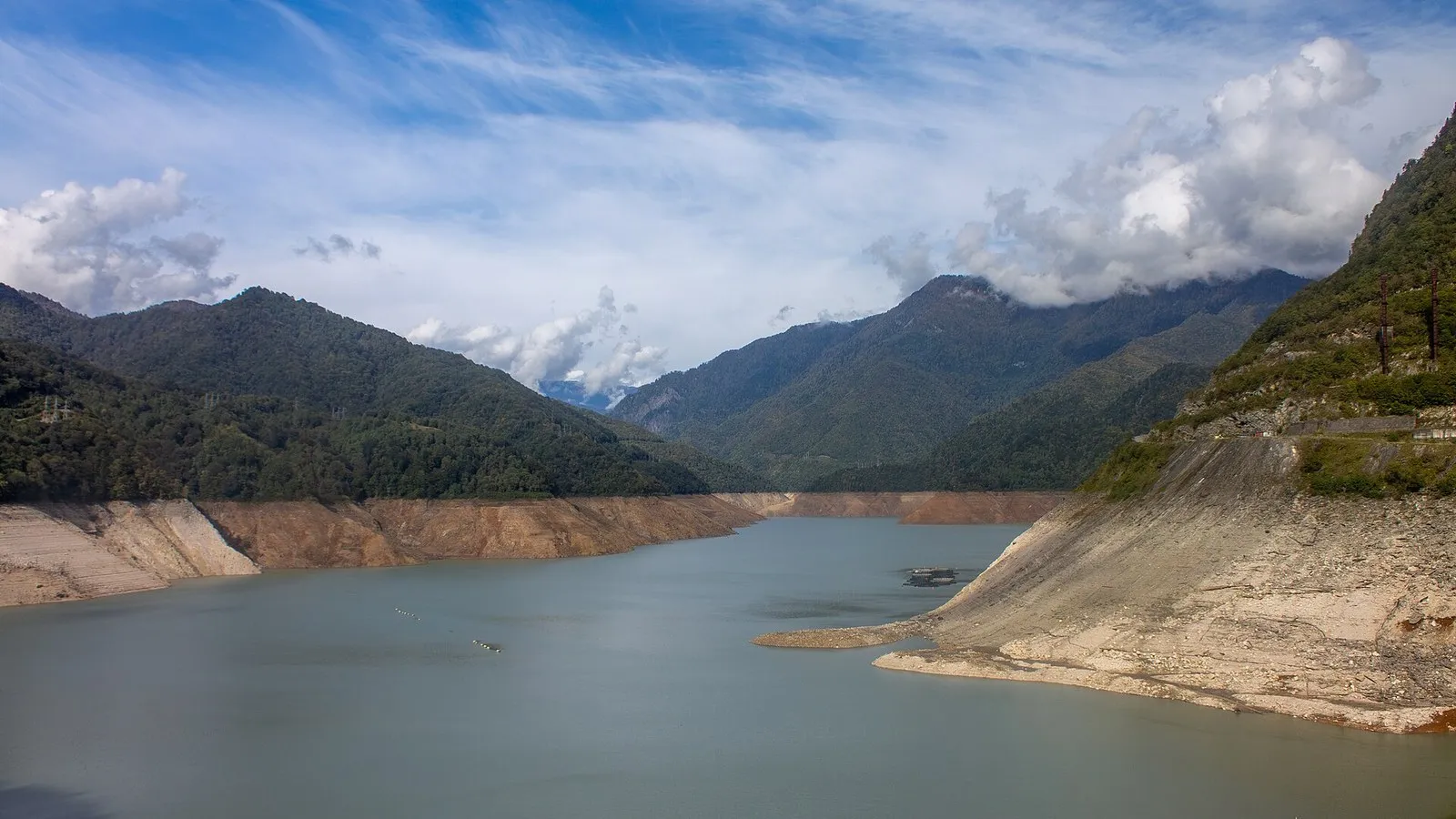

Джварское водохранилище, подпёртое плотиной: горы, зелёная вода и обнажённые береговые откосы (фото: Nikolai Bulykin, Wikimedia Commons, CC BY-SA 4.0)

Памятник на гребне

В 2015 году Грузия признала плотину памятником национального значения, объектом индустриального наследия XX века. С ноября 2021 года по гребню водят экскурсии, а сама плотина входит в Европейский маршрут индустриального наследия.

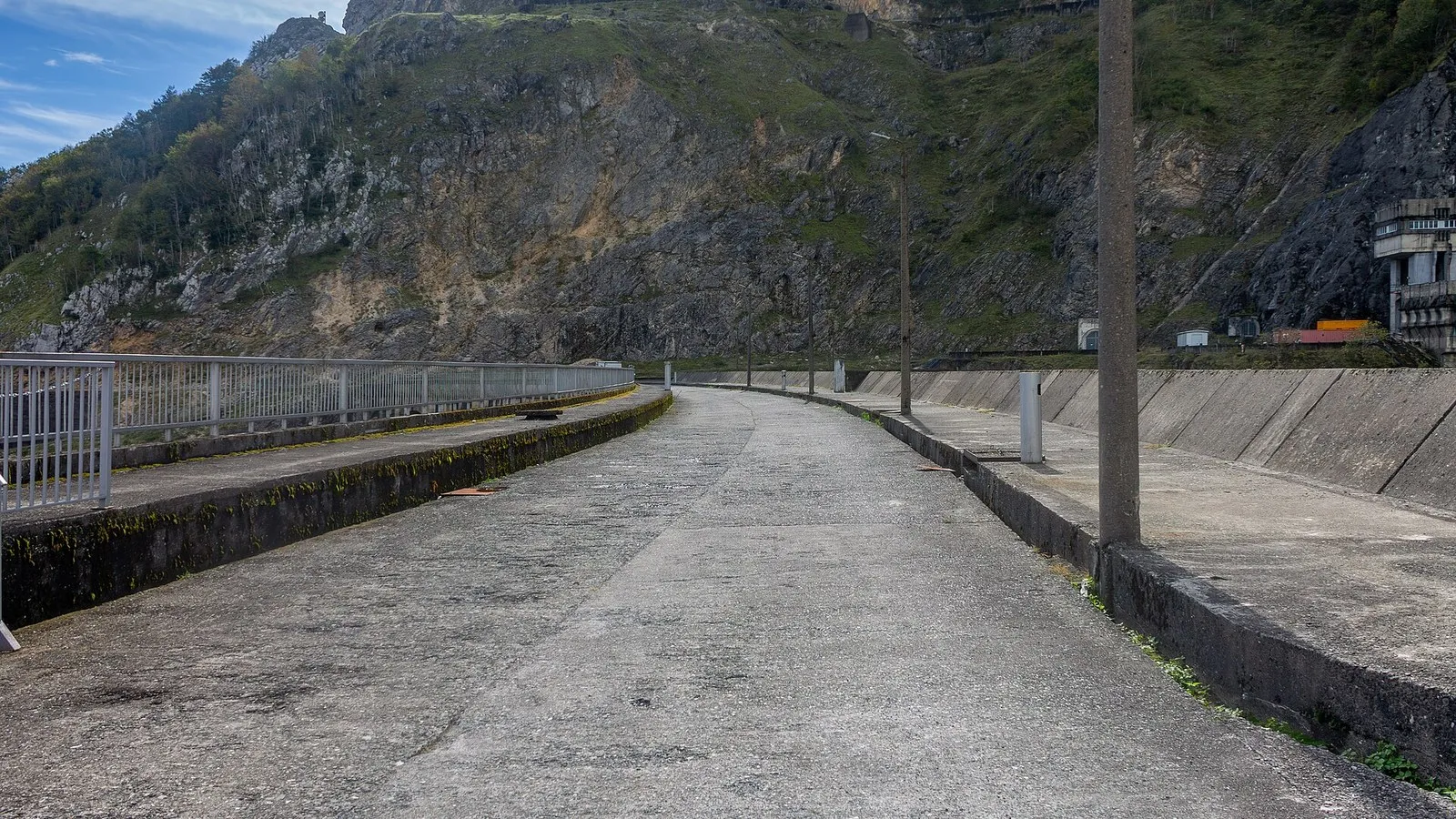

Дорога по гребню плотины: ограждение, бетон и склон ущелья (фото: Nikolai Bulykin, Wikimedia Commons, CC BY-SA 4.0)

Зачем воду уводят в гору

Если бы зал стоял у подножия плотины, он получил бы только эти 226 метров. Поэтому станция устроена иначе, плотинно-деривационно: часть стока Ингура переброшена в бассейн соседней реки Эрисцкали. Деривация, то есть напорный тоннель и водоводы к турбинам, прибавляет ещё около 180 метров, и общий напор доходит до 410.

Тоннель диаметром 9,5 метра и длиной больше пятнадцати километров проходчики, как пишет Sputnik Грузия, называли «водным метро». Вода уходит под гору в долину Эрисцкали, лежащую ниже, и падает на турбины уже оттуда. Машинные залы вырублены внутри горы. Турбины для них делали в Харькове, генераторы в Новосибирске.

Пятнадцать километров тоннеля нельзя осмотреть на ходу: для этого его осушают, а значит, останавливают станцию. В январе 2021 года ремонт тоннеля остановил её примерно на три месяца.

Приём тот же, что на Краснополянской ГЭС на Мзымте: реку обходят по тоннелю, а падает вода в зале. Масштаб другой. На Мзымте напор 110 метров и мощность 21,6 мегаватта, здесь пять агрегатов по 260 мегаватт, около 1300 в сумме. В шестьдесят раз больше.

Отработанная вода уходит в Эрисцкали, а не в Ингур. Что случилось с береговой полосой, когда река лишилась части стока, рассказано в статье про песок Очамчиры.

Граница между плотиной и залом

Когда комплекс проектировали и строили, Ингур разделял Абхазскую АССР и остальную Грузинскую ССР, то есть граница проходила внутри одной республики. Плотина, водоприёмник и часть тоннеля оказались на одной стороне реки, вторая часть тоннеля и здание станции на другой. Разделить комплекс без потерь нельзя: плотина без зала только копит воду, а зал без плотины остаётся без воды.

Ниже по Эрисцкали стоят ещё четыре небольшие станции и Гальское водохранилище. По данным JAMnews, три из них, до сорока мегаватт каждая, простаивают с середины девяностых.

Как делят ток

По данным JAMnews, это единственный проект, которым совместно управляют обе стороны. Выработку делят примерно как шестьдесят к сорока в пользу Грузии: так договорились в начале девяностых, письменного соглашения нет. По данным civil.ge, в 2019 году на Абхазию приходилось около 48 процентов.

Для Абхазии станция остаётся главным источником тока, поэтому уровень воды в водохранилище там чувствуют сразу. Когда в январе 2020 года обмелело Джварское водохранилище, в Абхазии ввели ограничения на подачу электричества. Откуда берутся такие зимы, от мелеющего водохранилища до электрических обогревателей, рассказано в статье про зимние отключения света в Абхазии.

Что досталось берегу

Устье Ингура, как отмечают грузинские географы, очень подвижное. До плотины Ингур приносил морю, по их оценке, около 1,5 миллиона кубометров твёрдого стока в год, и примерно треть этого, около полумиллиона, годилась на строительство пляжей.

Крупная галька у кромки воды на чёрноморском пляже (иллюстрация)

Станцию нельзя винить во всём. Берег у устья питал поток гальки и песка с севера, от реки Моквы через Очамчиру к Ингуру. Его перекрыли сначала молы Очамчирского порта, построенные в 1934–1936 годах, потом берегозащитные стенки и буны шестидесятых, и устье Ингура начало отступать: в Ганмухури и Анаклии берег ушёл не меньше чем на двести метров.

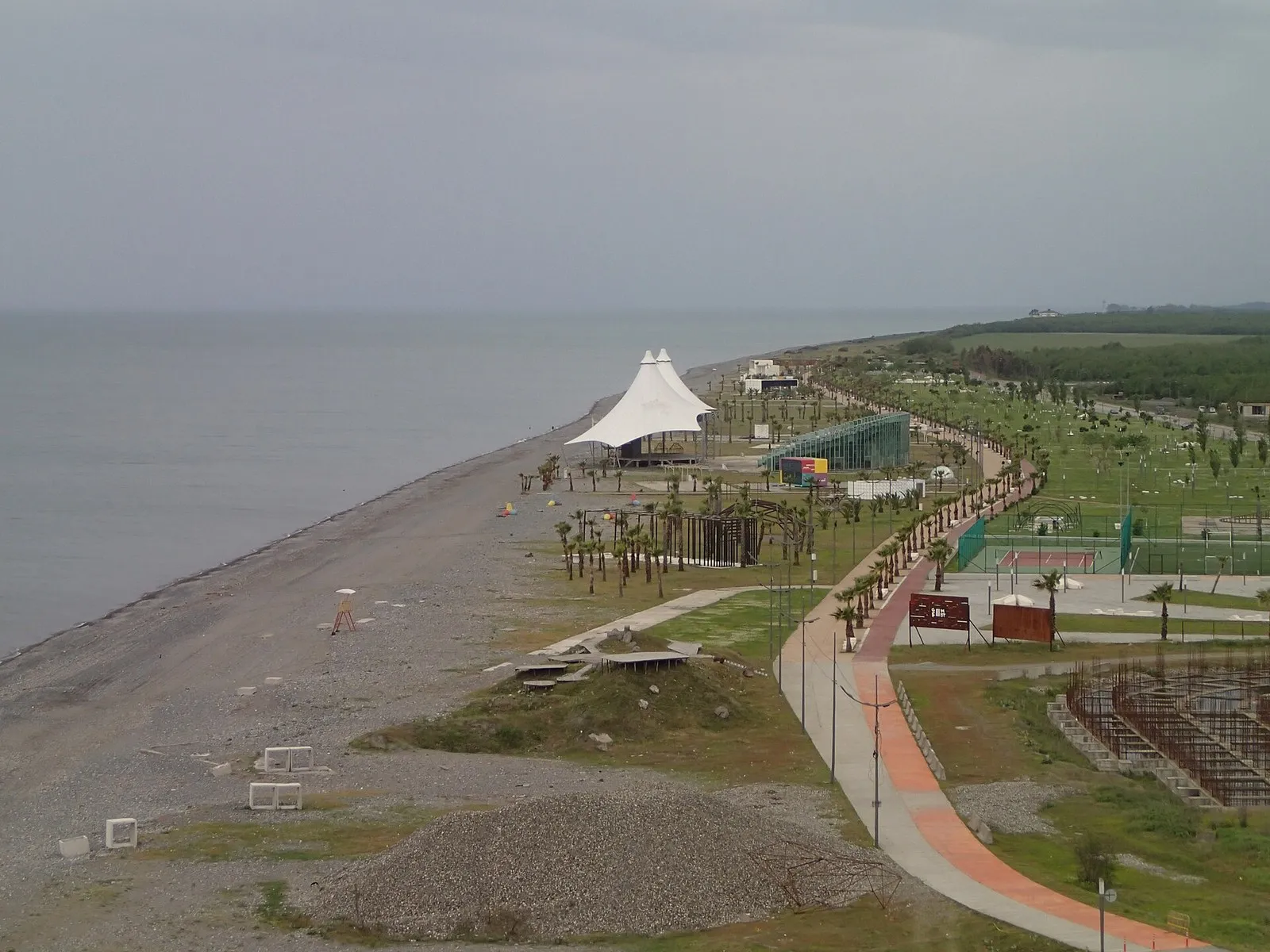

Галечный пляж у Ганмухури близ устья Ингура: тёмная полоса камня и серое море (фото: xmixa, Wikimedia Commons, CC BY-SA 3.0)

Через два года после первого пуска, в 1980-м, в Грузии вышла техническая справка о мерах против отрицательного влияния Ингурской ГЭС на устойчивость пляжной полосы.

Галечное русло горной реки в межень: окатанные камни и узкая протока серо-зелёной воды (иллюстрация)

В 1988–1989 годах министерство энергетики высыпало на пляжи севернее Ганмухури двести тысяч кубометров крупной гальки, добытой из русла Ингура, оставшегося без воды. Этот камень помог сохранить пляжи, пишут авторы работы 2019 года. Но на берегу его за последние годы не осталось.
